V dynamickom prostredí elektrickej infraštruktúry je integrita izolačných materiálov káblov základným kameňom spoľahlivého prenosu a distribúcie energie. Ako popredný dodávateľ Cable Fault Locator som bol svedkom zložitej súhry medzi lokátormi káblov a izolačnými materiálmi káblov. Táto interakcia je kľúčová nielen pre presnú detekciu porúch, ale aj pre zabezpečenie dlhodobej stability a bezpečnosti elektrických systémov.
Pochopenie materiálov na izoláciu káblov
Izolačné materiály káblov slúžia ako ochranná bariéra medzi vodivým jadrom kábla a okolitým prostredím. Sú navrhnuté tak, aby zabránili úniku elektrického prúdu, skratom a poškodeniu vonkajšími faktormi, ako je vlhkosť, teplo a mechanické namáhanie. Bežné izolačné materiály zahŕňajú zosieťovaný polyetylén (XLPE), etylénpropylénový kaučuk (EPR) a polyvinylchlorid (PVC).
XLPE je široko používaný vo vysokonapäťových silových kábloch vďaka svojim vynikajúcim elektrickým vlastnostiam, vysokej tepelnej odolnosti a mechanickej pevnosti. Na druhej strane EPR ponúka dobrú flexibilitu a odolnosť voči environmentálnym faktorom, vďaka čomu je vhodný pre aplikácie, kde je potrebné káble ohýbať alebo inštalovať v náročných podmienkach. PVC je cenovo výhodná možnosť pre nízkonapäťové káble, ktorá poskytuje základnú izoláciu a mechanickú ochranu.
Ako fungujú lokátory káblových porúch
Lokátory káblových porúch sú sofistikované zariadenia určené na identifikáciu a lokalizáciu porúch v elektrických kábloch. Fungujú na rôznych princípoch, vrátane časovej reflektometrie (TDR), odrazu oblúka a prierazu napätia.
TDR je bežne používaná technika pri lokalizácii porúch káblov. Funguje tak, že vysiela impulz elektrickej energie pozdĺž kábla. Keď impulz narazí na poruchu, ako je prerušenie alebo skrat, časť impulzu sa odrazí späť do zdroja. Meraním času potrebného na návrat odrazeného impulzu a charakteristík odrazu môže lokátor poruchy vypočítať vzdialenosť k poruche.
Oblúkový odraz je ďalšou technikou používanou v lokátoroch káblových porúch. Pri tejto metóde sa na kábel aplikuje vysokonapäťový impulz, aby sa vytvoril oblúk v mieste poruchy. Lokátor poruchy potom detekuje odrazené vlny od oblúka, aby určil polohu poruchy.
Techniky prerušenia napätia sa používajú na lokalizáciu porúch vo vysokonapäťových kábloch. Na kábel sa aplikuje vysokonapäťové skúšobné napätie, kým sa izolácia v mieste poruchy neporuší. Lokátor porúch potom pomocou rôznych metód určí presné miesto poruchy.
Interakcia medzi lokátormi porúch káblov a izolačnými materiálmi
Interakcia medzi lokátormi káblových porúch a izolačnými materiálmi je zložitá a mnohostranná. Výkon lokátora porúch môže byť výrazne ovplyvnený typom, stavom a vlastnosťami izolačného materiálu.
Elektrické vlastnosti
Elektrické vlastnosti izolačného materiálu, ako je dielektrická konštanta a vodivosť, môžu ovplyvniť šírenie elektrických impulzov v kábli. Napríklad vysoká dielektrická konštanta môže spomaliť rýchlosť elektrického impulzu, čo môže viesť k chybám vo výpočtoch miesta poruchy. Okrem toho, ak má izolačný materiál vysokú vodivosť v dôsledku vlhkosti alebo kontaminácie, môže to spôsobiť rýchlejšie rozptýlenie elektrického impulzu, čím sa zníži presnosť detekcie porúch.
Mechanická integrita
Mechanická integrita izolačného materiálu je tiež rozhodujúca pre presné lokalizovanie poruchy. Ak je izolácia poškodená alebo degradovaná, môže vytvárať falošné odrazy alebo interferovať s normálnym šírením elektrických impulzov. Napríklad praskliny alebo dutiny v izolácii môžu spôsobiť čiastočné výboje, ktoré môžu byť chybne interpretované ako chyby lokátora káblov.
Teplota a faktory prostredia
Teplota a faktory prostredia môžu mať významný vplyv na izolačný materiál aj na lokalizátor porúch kábla. Vysoké teploty môžu spôsobiť, že sa izolačný materiál roztiahne a stane sa vodivejším, zatiaľ čo nízke teploty môžu spôsobiť, že bude krehký a náchylný na praskanie. Environmentálne faktory, ako je vlhkosť, chemikálie a UV žiarenie, môžu tiež časom degradovať izolačný materiál, čo ovplyvňuje jeho elektrické a mechanické vlastnosti. Okrem toho môžu extrémne teploty ovplyvniť výkon samotného lokátora káblových porúch, ako je presnosť jeho senzorov a elektroniky.
Naše produkty a ich prispôsobivosť
Ako dodávateľ Cable Fault Locator ponúkame rad pokročilých produktov, ktoré sú navrhnuté tak, aby efektívne fungovali s rôznymi typmi káblových izolačných materiálov.

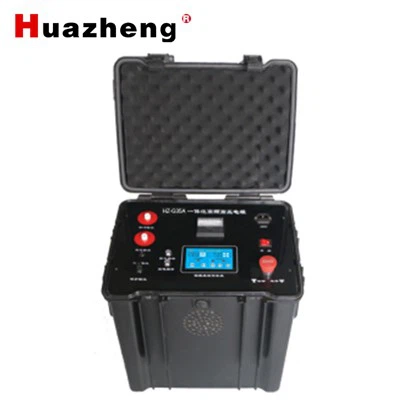

TheHZ - G35A Integrovaný vysokofrekvenčný vysokonapäťový napájací zdrojje najmodernejšie zariadenie, ktoré kombinuje vysokofrekvenčné a vysokonapäťové schopnosti. Dokáže generovať silné elektrické impulzy, ktoré môžu prenikať cez rôzne izolačné materiály, vďaka čomu je vhodný na detekciu porúch vysokonapäťových aj nízkonapäťových káblov. Pokročilá technológia spracovania signálu tohto zariadenia môže tiež kompenzovať vplyvy rôznych izolačných vlastností, čím sa zabezpečí presné miesto poruchy aj v náročných podmienkach.
TheVozidlo HZA40 - Systém lokalizácie porúch napájacieho káblaje špeciálne navrhnutý pre mobilné aplikácie. Dokáže rýchlo a presne lokalizovať chyby na dlhých silových kábloch bez ohľadu na typ použitého izolačného materiálu. Systém je vybavený pokročilými senzormi a softvérom, ktoré sa dokážu prispôsobiť rôznym prostrediam káblov a izolačným podmienkam a poskytujú spoľahlivé výsledky lokalizácie porúch.
TheHZ - A50 220kV Typ vozíka Detektor porúch vysokého napätia káblaje vysokovýkonné zariadenie na detekciu porúch vysokonapäťových káblov. Odolá vysokému napätiu a je navrhnutý pre prácu s XLPE a inými vysokokvalitnými izolačnými materiálmi bežne používanými v 220kV kábloch. Konštrukcia typu vozíka umožňuje ľahký pohyb po kábli, čo umožňuje efektívne lokalizovanie poruchy.
Dôležitosť kompatibility
Zabezpečenie kompatibility medzi lokátormi káblových porúch a izolačnými materiálmi je nanajvýš dôležité. Nekompatibilné kombinácie môžu viesť k nepresnej detekcii porúch, falošným poplachom a dokonca k poškodeniu kábla alebo samotného vyhľadávača porúch.
Pri výbere lokátora káblových porúch je nevyhnutné zvážiť typ izolačného materiálu použitého v kábli. Napríklad, ak kábel používa izoláciu XLPE, mal by sa zvoliť vyhľadávač porúch, ktorý je optimalizovaný pre materiály s vysokým napätím a vysokou dielektrickou konštantou. Podobne pre káble s PVC izoláciou je potrebný lokalizátor porúch, ktorý dokáže efektívne pracovať s nízkonapäťovými a relatívne vodivými materiálmi.
Záver
Interakcia medzi lokátormi káblových porúch a izolačnými materiálmi káblov je kritickým aspektom údržby elektrických káblov a detekcie porúch. Pochopenie vlastností rôznych izolačných materiálov a ich interakcie s lokátormi porúch je nevyhnutné pre presné a spoľahlivé lokalizovanie porúch.
Ako dodávateľ Cable Fault Locator sme odhodlaní poskytovať vysokokvalitné produkty, ktoré dokážu efektívne spolupracovať s rôznymi izolačnými materiálmi káblov. Naše pokročilé lokátory porúch sú navrhnuté tak, aby prekonali výzvy, ktoré predstavujú rôzne izolačné vlastnosti a podmienky prostredia, čím sa zabezpečí bezpečnosť a spoľahlivosť elektrických systémov.
Ak potrebujete spoľahlivý lokátor káblových porúch pre vašu elektrickú infraštruktúru, pozývame vás, aby ste nás kontaktovali kvôli obstarávaniu a ďalšej diskusii. Náš tím odborníkov je pripravený pomôcť vám pri výbere najvhodnejšieho produktu pre vaše špecifické požiadavky.
Referencie
- Blackburn, JL (1993). Ochranné relé: princípy a aplikácie. Marcel Dekker.
- Grover, FW (1973). Výpočty indukčnosti: Pracovné vzorce a tabuľky. Dover Publications.
- Neher, JH a McGrath, MH (1957). Výpočet nárastu teploty a zaťažiteľnosti káblových systémov. AIEE Transactions, 76(3), 752 - 772.
