Automatická testovacia súprava Transformer Tan Delta
Hodnota dielektrickej straty testovaného výrobku tgδ sa zobrazí s %.
Zaslať požiadavku
Product Details ofAutomatická testovacia súprava Transformer Tan Delta

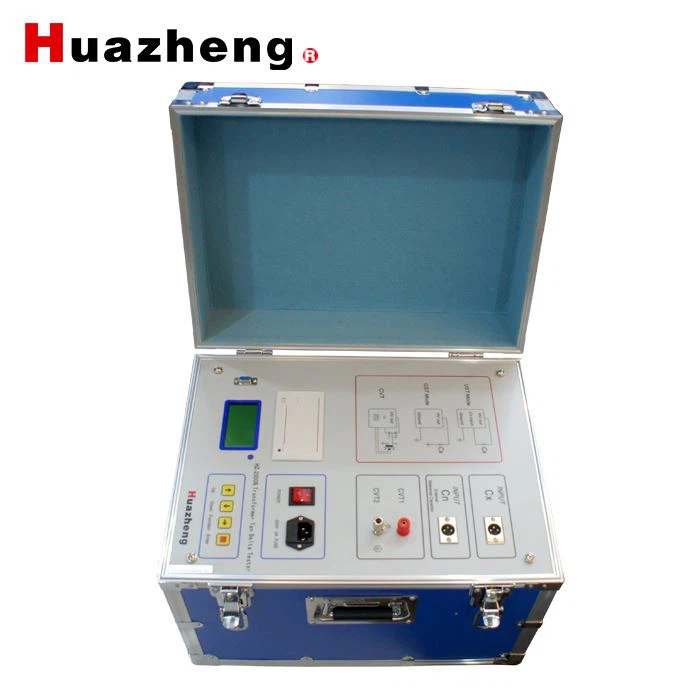

HZ-2000B 10kv/12kv Automatická tan delta testovacia súprava výkonového transformátora
Parametre testovateľné
Kapacita testovaného výrobku CX je v pF alebo nF, 1nF = 1,000pF.
Hodnota dielektrickej straty testovaného výrobku tgδ sa zobrazí s %.
Funkcie výkonu
1. Prístroj prijíma metódu komplexného čísla prúdu na meranie kapacity, dielektrickej straty a ďalších parametrov. Nameraný výsledok je vysoko presný a je ľahké realizovať automatické meranie.
2. Prístroj prijíma technológiu s premenlivou frekvenciou na odstránenie rušenia frekvencie výkonu 50 Hz/60 Hz. Takže spoľahlivé údaje budú dosiahnuteľné aj pri silnom elektromagnetickom rušiní.
3. Prístroj prijíma veľkoplošný LCD displej . V procese testovania je čínska výzva menu vizualizovaná a ľahko ovládaná.
4. Prístroj sa ľahko ovláda a merací proces je riadený mikroprocesorom. Po výbere vhodnej metódy merania sa meranie údajov dokončí automaticky pod kontrolou mikroprocesora.
5. Prístroj je navrhnutý tak, aby bol integrovaným modelom s referenčným kondenzátorom a zdrojom napájania HV, umožňuje meranie skúšky na mieste a znižuje zapojenie miesta.
7. Prístroj je vybavený testovacou funkciou CVT, ktorá dokáže dosiahnuť savo vzrušujúce testovanie CVT bez externého príslušenstva a merať kapacitu a dielektrickú stratu C1 a C2 naraz.
8. Meranie GST prijíma technológiu ivddv a zabraňuje nestabilným údajom poskytnutým predchádzajúcim meraním GST.
9. Prístroj poskytuje funkciu nízkonapäťového plášťa GST. Po uzemnení zbernice 220kV CVT sa môže vykonať meranie dielektrických strát pre C11 bez odstránenia 10 kV GST.
10. Prístroj má funkciu merania vysokonapäťovej dielektrickej straty. Môže vykonať test straty dielektrických s viac ako 10 kV pomocou transformátora napätia alebo sériovej rezonancie.
12. Prístroj má funkciu ochrany proti poruche uzemnenia. V prípade, že prístroj nie je uzemnený alebo uzemnený nesprávne, nástroj odmietne vstúpiť do bežného postupu a výstupnej HV. Pokiaľ ide o funkciu ochrany pred prúdom, chráni prístroj pred poškodením, keď je testovaný výrobok v skrate alebo poruchách.
13. Prístroj má funkciu ochrany proti úrazu elektrickým prúdom. Keď obsluha prístroja utrpí elektrický šok v dôsledku inkauácie, prístroj okamžite odreže HV, a tým zabezpečí bezpečnosť prevádzkovateľa.
Technické údaje
Presnosť | Cx: ±(čítanie×1%+1pF) |
tgδ | ± (čítanie×1%+0,00040) |
Proti rušeniu | Variabilná frekvencia proti rušeniu, vyššie uvedená presnosť môže byť dosiahnutá pod 200% interferenciou. |
Rozsah kapacity | Vnútorné HV 3pF~ 60000pF/10kV 60pF~ 1μF/0,5kV |
Externé HV | 3pF~ 1,5μF/10kV 60pF~ 30μF/0,5kV |
Rezolúcia | Maximálne 0,001pF, 4 platné čísla. |
rozsah tgδ | neobmedzené rozlíšenie 0,001%, automatická identifikácia kapacity, indukčnosť a odolnosť troch testovaných predmetov. |
Rozsah skúšobného prúdu | 10μA~1A |
Vnútorné HV | Nastavený rozsah napätia: 0,5 ~ 10kV |
Maximálny výstupný prúd | 200mA |
Metóda buck-bust | Nepretržitá bezstupňová regulácia |
Frekvencia skúšok | 45, 50, 55 jednofrekvenčná, 45/55Hz automatická dvojitá variabilná frekvencia |
Presnosť frekvencie | ±0,01 Hz |
Tlačiareň | Tepelná tlačiareň MINI-A7 wh-A7 |
Teplota prostredia | -10°C~ 50°C |
Relatívna vlhkosť | <> |
Celkový rozmer | 460×360×350mm |
Hmotnosť | 28kg |
