HZ-535-2L 35kV vysokonapäťový impulzný generátor

HZ-535-2L 35kV vysokonapäťový impulzný generátor

Vysokonapäťový generátor impulzov plne spĺňa DL/T846-2016 „Technologické podmienky UMC pre vysokonapäťové testovacie zariadenia“ a DL/T474-2017 „Riaditeľ implementácie implementácie izolačných testov na mieste“. Používa sa hlavne na testovanie úrovne napätia 35 kV a porúch káblov.

Technické údaje

Intelektuálne napätie: 0 - 35kV (predvolené 0 - 32kV)

Rozdelenie vysokého tlaku: úroveň 1,5

Zabudovaná kapacita: 2 μF

Počas vybíjania: 0 - 1225 J (predvolené 0 - 1024 J)

Polarita výstupného napätia: záporná polarita

Intelektuálny výkon: 400W

Nadprúdová ochrana: 10A (viac ako 3 sekundy)

Teplotná ochrana: 85 stupňov

Akumulácia tela: 540L × 300W × 450H

Hmotnosť: Nie viac ako 25 kg

Pracovný výkon: AC 220V ± 10%/50Hz ± 2Hz

Teplota prostredia: -20 ~+60 stupeň

Princípy práce

Systém, ktorý sa používa pri jednosmernom vysokonapäťovom impulznom signáli, a elektrický testovací signál, ktorý generuje požadované parametre, sa často používa ako nárazový vysokonapäťový napájací zdroj pre úroveň napätia 35 kV a detekciu zlyhania napájacieho kábla nižšie.

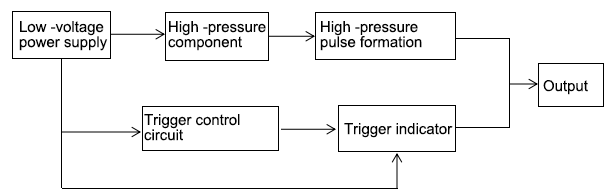

Skladá sa z nabíjacieho a vybíjacieho obvodu. Napätie vysokonapäťových káblov je vzorkované a odoslané do obvodu riadenia napätia. Vplyv magnetickej kombinácie jednosmerného vysokonapäťového výkonu, kapacity akumulácie energie a vysokonapäťovej výbojovej guľovej medzery. Použite testovanie porúch a akustický synchrónny bod poruchy. Princíp činnosti je znázornený na obrázku nižšie:
